互感器综合测试仪使用方法

2019-05-22 11:40:18

立泰电力】何小为大家整理了互感器综合测试仪使用方法互感器综合测试仪使用方法分为两种,第·一种是伏安特性试验的使用方法,第二种是变比测试的方法,下面分别来看些这两种的测试方法

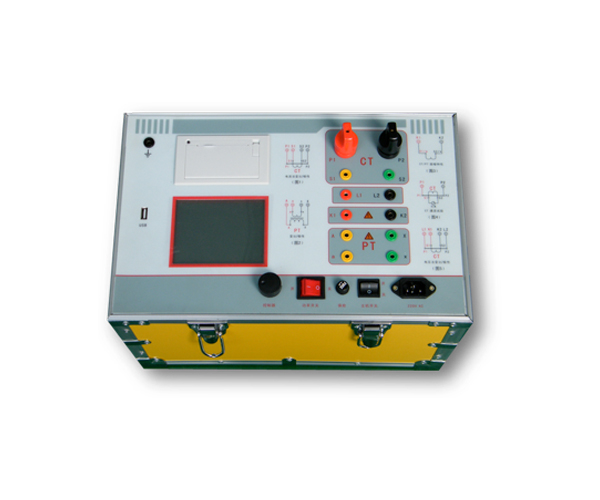

 互感器综合测试仪

一、伏安特性试验法

⒈ 使用者根据被试设备的伏安特性适当选择输入电压,当需要输出500V以上电压时,应输入380V电压。

⒉ 将仪器可靠接地。

⒊ 检查电流互感器无接地点。

⒋ 将开关“16”拨至伏安档。

⒌ 仪器输出和电压测量接至电流互感器二次侧(如图二所示)。

⒍ 检查调压器是否归零,打开“24”开关,按一下复位键,其上方的指示灯亮,此时微处理器处于等待存储状态。

⒎ 接通输出开关4,缓慢顺时针转动调压器,需存储时按一下存储键,存储键上方指示灯亮,内部蜂鸣器响。(注:每次测量的全过程不允许回调调压器,调至大电流时的停留时间要尽量短。)

⒏ 最多可存储20组电流,电压值。

⒐ 存储完毕后调压器调零。

⒑ 按一下打印键可将测试数据和伏安特性点阵图打印出来。电压轴分三个量程,量程选择为自动方式,根据采样电压最·大值自动选择某一量程:

0—199V 每格代表10V

200V—499V 每格代表25V

500V—2000V 每格代表50V 电流轴分两个量程,量程选择为自动方式,根据采样电流最·大值自动选择某一量程。

0—7A 每格代表 0.25A

7A—40A 每格代表0.5A

⒒ 按一下复位键复位后,可重复测试。

⒓ 试验完毕,断开“4”开关和“24”开关,拔出连接线。

二、变比测试

⒈ 将开关“16”拨至变比档。

⒉ 输入交流220V时,输出0-400A;

输入交流380V时,输出0-600A。

⒊ 将旋钮“5”旋至零位,打开开关“24”后,开关“4”打开,缓慢转动旋钮“5”,使表头“7”显示一电流值`IO(A)同时表头“6”有一对应电流值Ii(mA),待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位,“11”键打印变比数据和计算结果。关断开关“4”。

⒋ 测试完毕,断开电源。拔出连接线。

⒌ 当测变比一次电流满足不了试验时,可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔,二次接线仍接入二次插孔,做试验时不要打开4即调压器开关。

⒍ 说明:① 每次只能做一组变比测试,并计算,需重复变比测试时,将开关“16”往前复位后再拨回变比即可重复变比测试。本机变比测试时自动限时半分钟左右。② 变比的计算结果约为整数“XXX”也即“XXX比1”,用户根据自已的CT换算或“XXX比5”等。

综上所述,互感器综合测试仪使用方法已经陈述完毕,实际上的功能特点在使用中会发现,也可以根据技术员或者结合互感器综合测试仪使用说明书进行操作试验。有任何技术问题都可以咨询我们:武汉市立泰电力进行解答疑虑。
