LTZR-100A直流电阻测试仪测试与操作方法

2021-02-22 15:20:32


立泰电力生产研发的直流电阻测试仪可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。客户最想了解的是直流电阻测试仪测试与操作方法,下面以LTZR-100A直流电阻测试仪测试与操作方法玩为例做出介绍:

1、 直流电阻测试仪测试接线:把被测试品通过专用测试线与本机接线柱连接牢固,同时把地线接好。

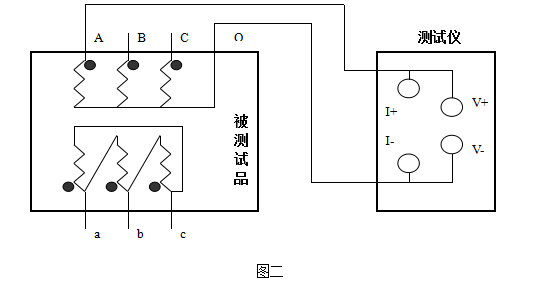

A、直接测量接线,见图二:

图二

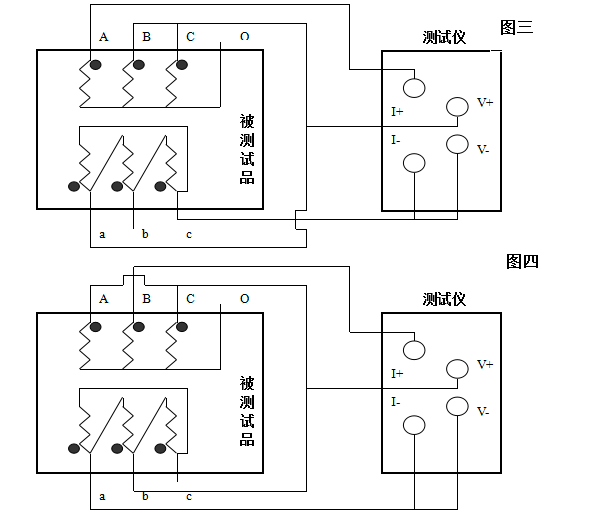

B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。

对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的最`大电流比较小,或者为了加快测量速度,可选择助磁法测量。下图中,图三、图四、图五分别为测量低压RacRbaRcb接线方法

图三图四

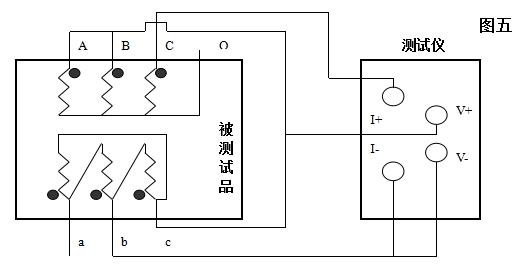

图五

 2、电流选择:打开电源开关(开关上I为开,O为关)同时显示屏上会显示全部电流值,这时可通过选择键对所测试品预置电流进行选择,每按一下选择键,光标会滚动在各电流值10A、20A、40A、100A之间。

3、测试:当选择好电流后,按下确认键,就开始测试,表头同时指示所选电流值。当按下确认键后,显示屏上显示“正在充电”,过几秒钟之后,显示正在测试,这时说明已充电完毕。进入测试状态,几秒后,就会显示所测阻值。

4、测试完毕后,按复位键,仪器电源将与绕组断开,同时放电,音响报警,电流表回到零位,这时显示屏回到初始状态,放电音响结束后,可重新接线,进行下次测量或关断电源后拆下测试线与电源线结束测量。

100A直流电阻测试仪

   我公司直流电阻测试仪自购买之日起,直流电阻测试仪测试与操作方法会有技术人员及视频培训,本公司对整机提供终身保修和技术服务。如发现直流电阻测试仪有不正常情况或故障请与本公司及时联系,以便为您安排最便捷的处理方案。
