直流电阻测试仪原理图解及说明

2021-03-04 15:40:31

直流电阻测试仪具有测速快、精度、显示直观、抗干扰能力强、体积小、耗电省、测试数据稳定可靠、不受人为因素影响等优点。直流电阻测试仪原理图解及说明也如下文所见,直流电阻测试仪是测量电力变压器等各种感性负载电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器,其测量速度比电桥快百多倍。

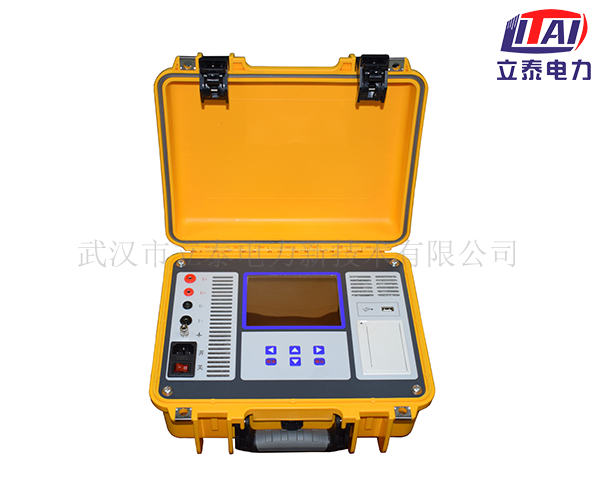

直流电阻测试仪

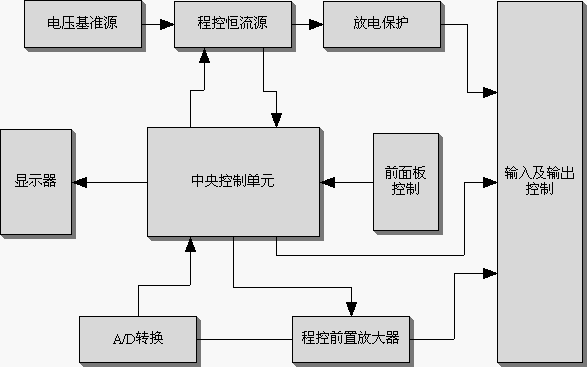

直流电阻测试仪原理图解及说明一:直流电阻测试仪采用典型的四线制测量法。以提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流,然后,将所获得的数据(包括测试电压、当前的测试电流等)进行处理,得到实际电阻值。

直流电阻测试仪原理图解及说明二:直流电阻测试仪内有一个能产生直流电流的恒流源。在测量电阻时,恒流从I+、I-端向被试品馈入恒流,该电流在被测体上产生相应的电压值,这一电压值在V+、V-端取回本机,经放大后,直接用四位半LCD数字显示被试品的电阻值。


直流电阻测试仪原理图解

直流电阻测试仪原理


直流电阻快速测试仪是新一代变压器直流电阻的测试仪器,直流电阻测试仪原理图解及说明它能根据不同型号的电力变压器自动选择测试电流,以最快的速度显示测试结果。直流电阻测试仪并且具有充电、放电指示等功能,液晶显示器的采用使得该仪器人机界面良好,是直流电阻测试工作中的首·选设备。
