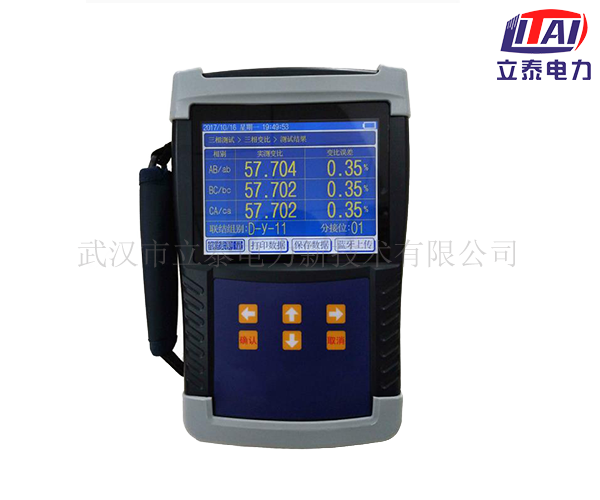

手持式变压器变比测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。手持式变压器变比测试仪使用接线操作步骤简单

一、手持式变压器变比测试仪使用接线操作步骤

1）单相变压器或单相PT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。

2） 单相CT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。

3）三相变压器测试接线

高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。

 4）智能电量管理

手持式变压器变比测试仪在长时间未操作时，自动调暗液晶背光，以节省电量；

手持式变压器变比测试仪带低电量充电提示功能、过放保护功能；

手持式变压器变比测试仪电量低时可插充电器充电，并可在充电过程中正常使用手持式变压器变比测试仪。

5）打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。                       打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

二、手持式变压器变比测试仪使用操作步骤

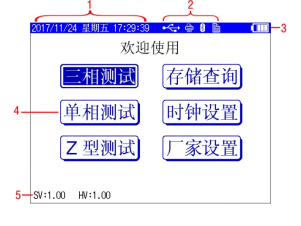

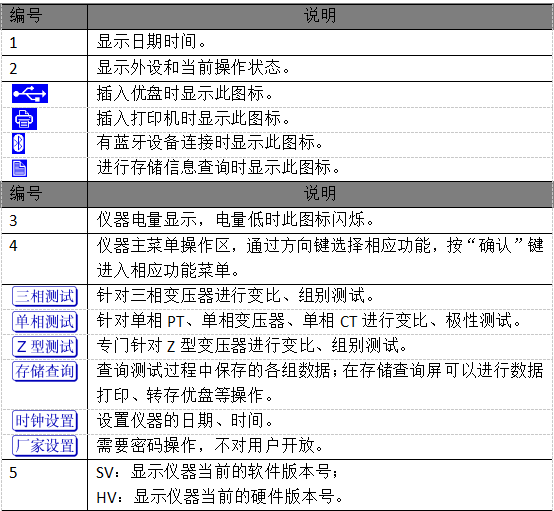

      手持式变压器变比测试仪所有测试接线接好以后，打开电源开关，手持式变压器变比测试仪初始化后进入“主菜单”屏，如下图所示。

针对手持式变压器变比测试仪功能及操作进行详细说明，其它功能及操作可参考此部分说明。

正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。

盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。

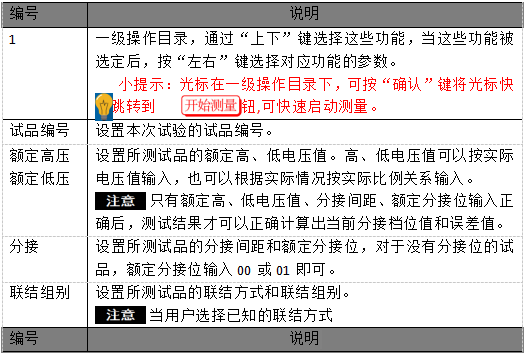

以 为例进行说明，进入“盲测功能参数设置”屏，如下图。

在测试过程中，手持式变压器变比测试仪如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

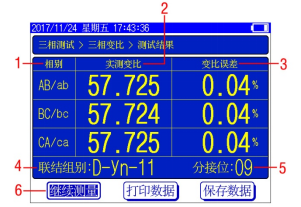

“三相变比测试结果”屏如下图。
