电缆故障测试仪现场故障测试接线及注意事项

2021-04-21 10:15:52

电缆故障测试仪在测试中根据电压等级及电缆线会用到不用的测试方法,对于测试点不同,还需要配备不同的设备。配备设备较多,接线也是关键,就比如电缆故障测试仪接线图中的冲闪法现场故障测试接线(如示意图所示)

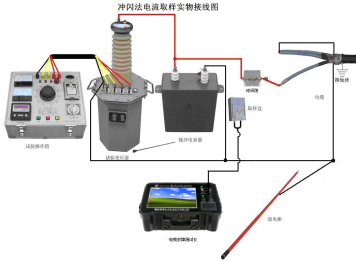

电缆故障测试仪接线图现场实物接线图如图21所示:

图21   冲闪法现场故障测试接线示意图(配试验变压器现场)

图21 冲闪法现场故障测试接线示意图(配试验变压器现场)

高压闪络测试波形都较为复杂,所以需要学习如何看高压闪络波形,以下给大家提供部分作为参考学习:

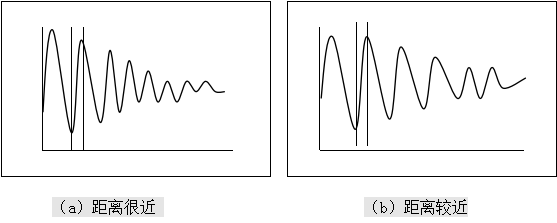

(1) 故障在测试始端的波形图


故障在测试始端的波形图

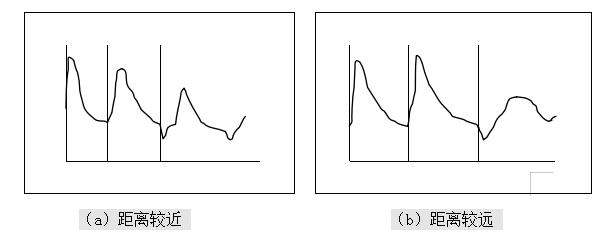

(2) 故障在中间段的波形图

故障在中间段的波形图

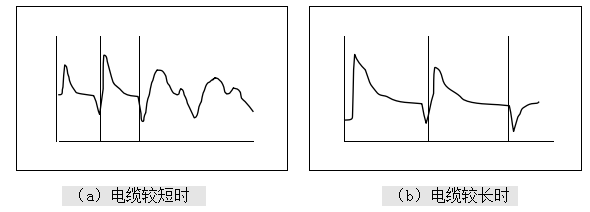

(3)故障在测试终端的波形图



故障在测试终端的波形图


4)闪络法测试波形的变化规律图

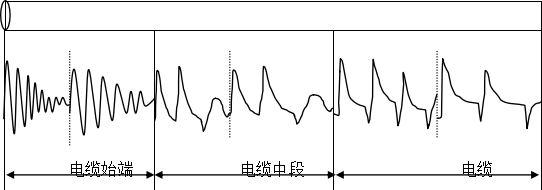

下图是我们根据闪络测试法的波形而绘制的变化规律图,只要仔细观查分析就可看出它们中的变化规律。希望使用者一定要掌握标准波形以及它们在不同区间的变化规律

闪络法测试波形的变化规律图

高压闪络测试注意事项:

高压闪络测试时,由于工作电压极高,稍有不慎就会对人身及设备造成损失,因此电缆故障测试仪接线操作中应注意以下几点:

1、高压闪络测试时,高压试验设备应由专业人员操作,电缆故障测试仪接线调整时应断电并彻底放电。

2、高压试验设备电源与电缆故障测试仪工作电源分开使用,电缆故障测试仪接线应远离高压线。冲闪法时,电脑应断掉外接电源。

3、高压设备接地端必须可靠与大地相连,以确保测试成功及设备、人身安全。

4、从电缆故障测试仪安全考虑,闪络测试时工作菜单一定要选择在冲闪状态,如果错误选择低压脉冲状态进行高压闪络测试,将可能损坏电缆故障测试仪内部低压脉冲电路。

5、测试前,应先对故障电缆加压放电,确保各连接线点无放电现象,所加电压已使故障点发生闪络放电,然后开始投入电缆故障测试仪测试。

6、在有易燃物品的环境中利用高压测试时,应有保护措施。
