by2571b接地电阻测试仪如何使用

2021-06-15 16:05:23

by2571b接地电阻测试仪如何使用,使用方法如下:

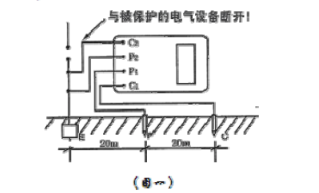

1、接地电阻测量(如图一)

与被保护的电气设备断开!






·沿被测接地极E(C2、P2)和电位探针P1及电流探针C1,依直线彼此相距20米,使电位探针处于E、C中间位置,按要求将探针插入大地。

· 用专用导线将地阻仪端子E(C2、P2)、P1、C1与探针所在位置对应联接。

开启地阻仪电源开关“ON”,选择合适挡位轻按一下键该档指标灯亮,表头LCD显示的数值即为被测得的地电阻。

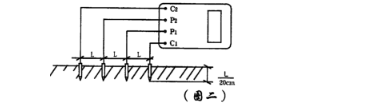

2、土壤电阻率测量(如图二)








.测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C、P:、P:、C:各端子与四根探针相连接。若地阳仪测出电阳值为R.则十塘电阳率按下式计算:

Φ=2 n RL

其中

Φ一土壤电阻率(2·cm) L一探针与探针之间的距离(cm) R-地阻仪的读数(2)

·测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m的铝合金管或圆钢。

导体电阻测量(图三)




4、测量接线如图一,拨掉C插头,EP间的插头保留,启动地电压(EV)档,指示灯亮,读取表头数值即为E、间的交流地电压值。

5、 测量完毕按一下电源“OFF ”键,仪表关机

by2571b接地电阻测试仪如何使用注意事项

1、存放保管本表时,应注意环境温度湿度,应放在干燥通风的地方为宜,避免受潮,应防止酸碱及腐蚀气体。

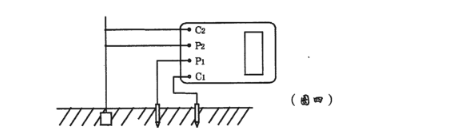

2、测量保护接地电阻时,一定要断开电气设备与电源连接点。在测量小于18的接地电阻时,应分别用专用导线连在接地体上,C2在外侧P2在内侧如图四所示:




3、测量大型接地网接地电阻时,不能按一般接线方法测量,可参照电流表、电压表测量法中的规定选定埋插点。

4、测量地电阳时最·好反复在不同的方向测量3~4次,取其平均值。

5、本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流时,优先伸用交流电。

6、当表头左上角显示“一”时表示电池电压不足,应更换新电池。仪表长期不用时,应将电池全部取出,以免锈蚀仪表。
