变压器绕组变形测试仪接线图展示如下：

1.三相Yn形测量接线

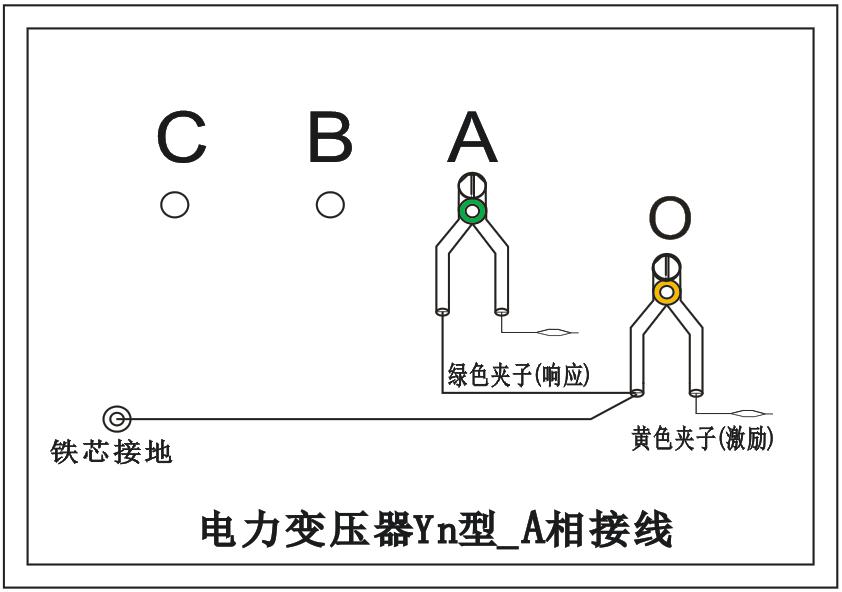

1.1 A相测量接线

1.1.1 测量系统共一点接地，取变压器铁芯接地。

1.1.2 黄夹子定义为输入，钳在Yn的‘O’点、绿夹子定义为测量，钳A相上。

1.1.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

 1.1.4 以上接线完成对三相Yn形的A相测量接线，如图4

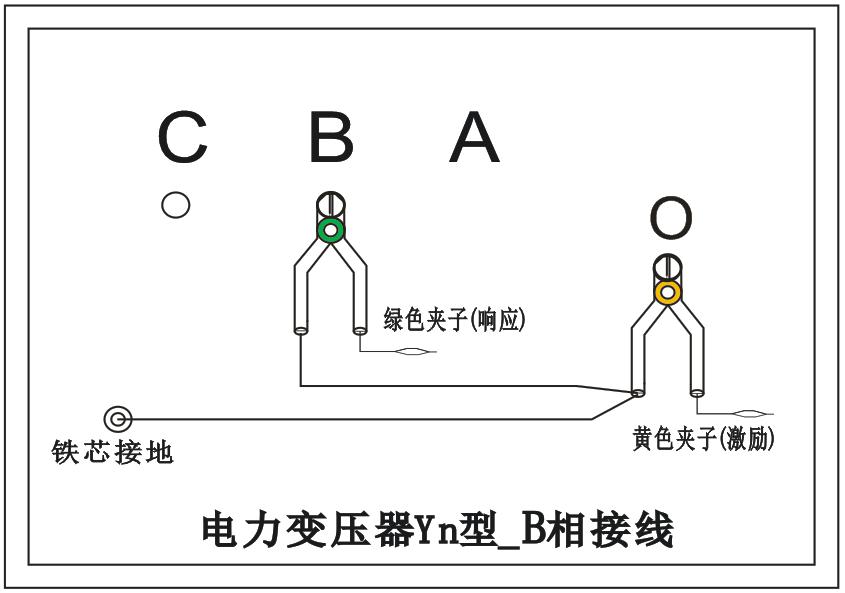

2.2 B相测量接线

2.2.1 测量系统共一点接地，取变压器铁芯接地。

2.2.2 黄夹子定义为输入，钳在Yn的‘O’点、绿夹子定义为测量，钳B相上。

2.2.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

 2.2.4 以上接线完成对三相Yn形的B相测量接线，如图5。

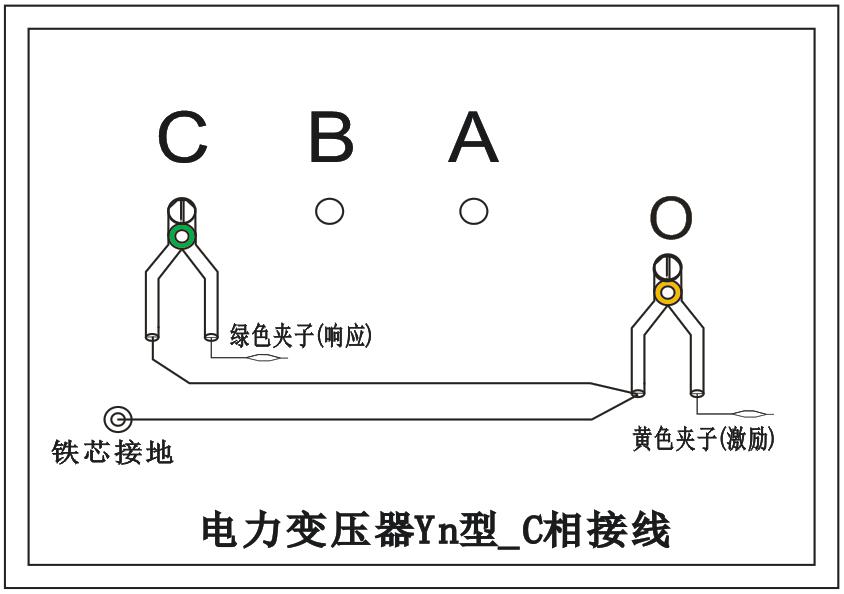

3.3.C相测量接线

3.3.1 测量系统共一点接地，取变压器铁芯接地。

3.3.2 黄夹子定义为输入，钳在Yn的‘O’点、绿夹子定义为测量，钳C相上。

3.3.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

3.3.4 以上接线完成对三相Yn形的C相测量接线，如图6。

4.三相Y形测量接线

4.1 AB相测量接线

4.1.1 测量系统共一点接地，取变压器铁芯接地。

4.1.2 黄夹子定义为输入，钳在Y形的A相、绿夹子定义为测量，钳B相上。

4.1.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

4.1.4 以上接线完成对三相Y形的AB相测量接线，如图7。

5.2 BC相测量接线

5.2.1 测量系统共一点接地，取变压器铁芯接地。

5.2.2 黄夹子定义为输入，钳在Y形的B相、绿夹子定义为测量，钳C相上。

5.2.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

5.2.4 以上接线完成对三相Y形的BC相测量接线，如图8。

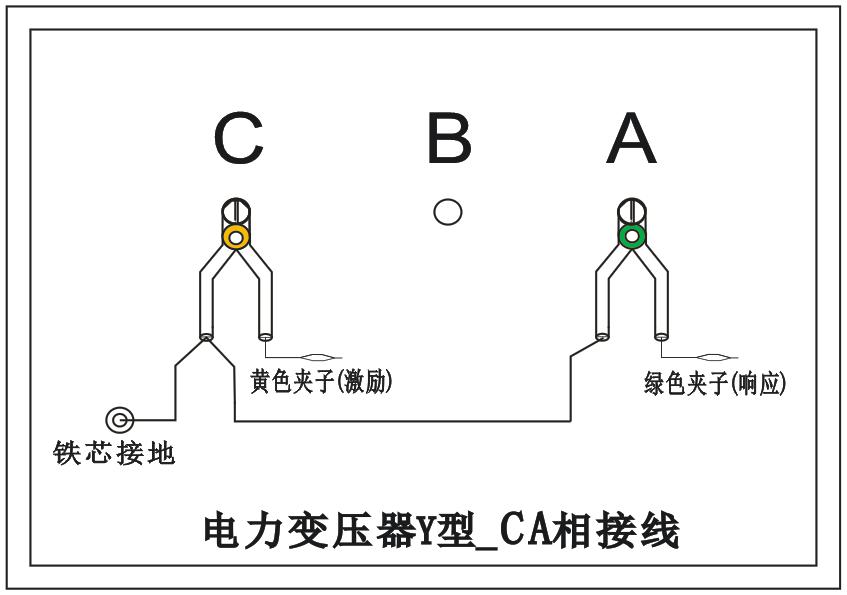

6.3 CA相测量接线

6.3.1 测量系统共一点接地，取变压器铁芯接地。

6.3.2 黄夹子定义为输入，钳在Y形的C相、绿夹子定义为测量，钳A相上。

6.3.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

 6.3.4 以上接线完成对三相Y形的CA相测量接线，图9。

7.三相△形测量接线

7.1 AB相测量接线

7.1.1 测量系统共一点接地，取变压器铁芯接地。

7.1.2 黄夹子定义为输入，钳在△形的A相、绿夹子定义为测量，钳B相上。

7.1.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

7.1.4 以上接线完成对三相△形的AB相测量接线，如图10。

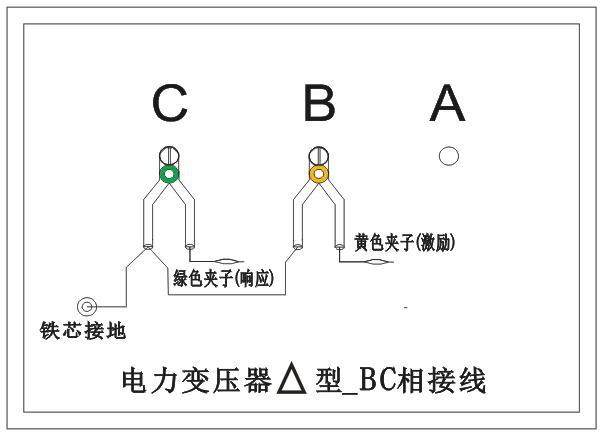

8.2 BC相测量接线

8.2.1 测量系统共一点接地，取变压器铁芯接地。

8.2.2 黄夹子定义为输入，钳在△形的B相、绿夹子定义为测量，钳C相上。

8.2.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

8.2.4 以上接线完成对三相△形的BC相测量接线,如图11。

9.3 CA相测量接线

9.3.1 测量系统共一点接地，取变压器铁芯接地。

9.3.2 黄夹子定义为输入，钳在△形的C相、绿夹子定义为测量，钳A相上。

9.3.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

 9.3.4 以上接线完成对三相△形的CA相测量接线,如图12。

10.单相X、Y、Z测量接线

10.1 单相X测量接线

10.1.1 测量系统共一点接地，取变压器铁芯接地。

10.1.2 黄夹子定义为输入，钳在单相的x点、绿夹子定义为测量，钳a点上。

10.1.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

10.1.4 以上接线完成对单相X的测量接线，如图13。

11.2 单相Y测量接线

11.2.1 测量系统共一点接地，取变压器铁芯接地。

11.2.2 黄夹子定义为输入，钳在单相的y点、绿夹子定义为测量，钳b点上。

11.2.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

11.2.4 以上接线完成对单相Y的测量接线，如图14。

12.3 单相Z测量接线

12.3.1 测量系统共一点接地，取变压器铁芯接地。

12.3.2 黄夹子定义为输入，钳在单相的z点、绿夹子定义为测量，钳c点上。

12.3.3 地线连接网依次由绿夹子地线孔插入接地线至黄夹子地线孔，再连接一地线到铁芯接地。

12.3.4 以上接线完成对单相Z的测量接线，如图15。
